GAS-TESTER

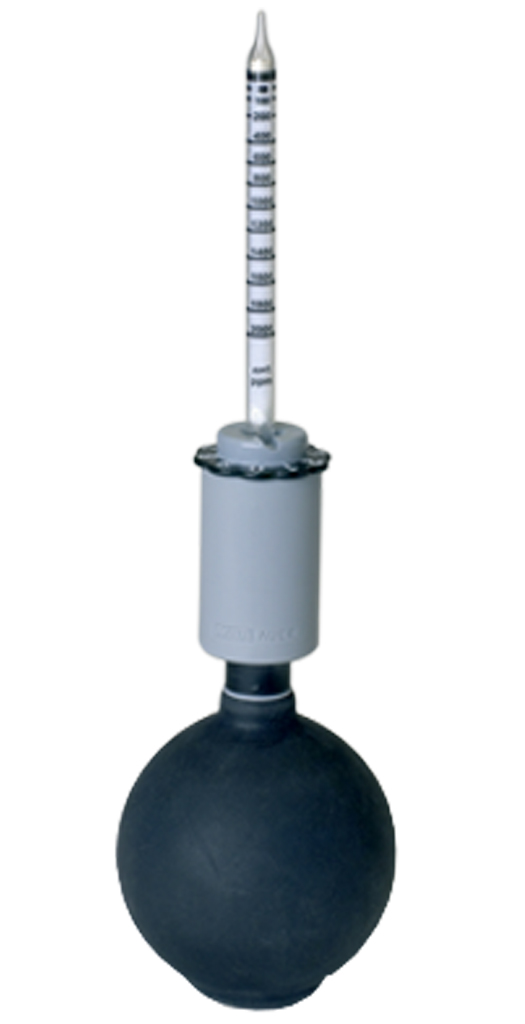

Gas-Tester je pumpa za uzimanje uzoraka u kombinaciji sa indikatorskim cevčicama i koristi se za merenje koncentracije opasnih gasova i isparenja u vazduhu ili tehničkih gasova. Karakteristična boja se formira za svaki tip indikatorskih cevčica kada se izvede odgovarajući broj pritisaka pumpe. Dužina te boje pokazuje koncentraciju opasne materije.

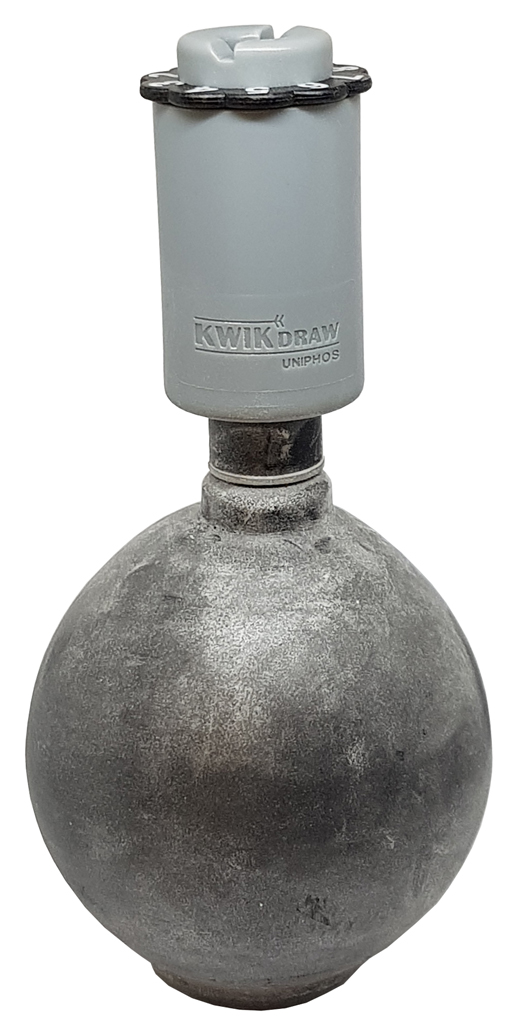

Gasa-Tester je pumpa tipa usisne lopte. Stiskanje (izduvavanje) usisne lopte i naduvavanje iste će uzeti uzorak zapremine od 100 ml (zapreminski protok pumpe po 1 pritisku) u čvrsto umetnutoj indikatorskoj cevčici.

TEHNIČKI PODACI

Zapremina aspiracije po 1 pritisku: 100 ml

Period aspiracije po 1 pritisku: Zavisi od otpora protoka indikatorske cevčice

Težina: cca 120 g

Dužina: 148 mm

Max. prečnik: 68 mm

Materijali: guma, polipropilen

Brend: Kwik Draw – Uniphos (kupio i preuzeo proizvodnju od nemačkog MSA Auer GmbH)

RUKOVANJE

Proveriti performanse aspiracije i zategnutost

Stistnuti pumpu bez ubacivanja indikatorske cevčice i pustiti ekspanzioni hod. Usisna lopta mora biti u potpunosti proširena u roku od 2 sekunde. Ako vreme proširenja prelazi ovu vrednost, proveriti da izolator i telo pumpe nisu začepljeni.

Ubaciti zatvorenu (nezalomljenu) indikatorsku cevčicu u telo pumpe i stisnuti usisnu loptu. Uređaj za merenje je dovoljno zategnut, kada se usisna lopta ne proširi u potpunosti u roku od 15 minuta.

Ukoliko se koristi crevo za uzorkovanja, to mora biti uključeno u proveru.

Otvaranje detektorskih cevčica

Zalomiti oba vrha cevčice pomo ću dela za zalamanje cevčica na Gas-Testeru.

Ubacivanje indikatorske cevčice

Ubaciti detektorsku cevčicu blagim pritiskom, čvrsto u telo pumpe. Strelica na indikatorskoj cevčici mora pokazivati prema Gas-Testeru.

Podešavanje diska za brojanje

Pre početka merenja, podesiti disk za brojanje na broj datom u uputstvu za upotrebu indikatorskih cevčica. Disk za brojanje se okreće za jednu brojku za svaki stisak, dok se dođe do brojke 0.

Pokretanje pumpe

Stisnuti radni prsten usisne lopte u pravcu tela pumpe do stop oznake. Ne pokušavati da se istisne zaostali vazduha iz usisne lopte. Skloniti palčeve i omogućiti usisnoj lopti da se slobodno proširi.

Nakon što se usisna lopta proširi, zadržati indikatorsku cevčicu još 5 sekundi (minimum) u oblasti uzorkovanja.

Ponoviti postupak uzorkovanja, stiskanje i širenje, onoliko puta koliko je navedeno u Uputstvu za upotrebu indikatorske cevčice. Pomeriti disk za brojanje za jednu brojku za svaki stisak pumpe. Očitati indikatorsku cevčicu kao što je opisano u Uputstvu za upotrebu indikatorskih cevčica.

Merenje pomoću creva za uzorkovanje

Za merenje u nepristupačnim lokacijama, da bi se pratila koncentracija fosfina unutar fumigiranog prostora, neophodno je da se gas/vazduh uzorkuje (usisa) iz fumigiranog prostora. U tu svrhu se koristi Kwik Draw crevo za uzorkovanja, dužine 4 m ili 15 m (fleksibilno hidraulično crevo unutrašnjeg prečnika 2-5 mm). Sva creva za uzorkovanje gasa moraju biti dugačke dovoljno dugo da se uzorci gasa/vazduha uzmimaju van opasnog područja i bez potrebe za zaštitom disajnih organa.

Spojna cev creva za uzorkovanje ubacuje se u izolator na glavi pumpe. Detektorska cev se ubacuje u držač cevčice na crevu za uzorkovanje. Redosled priključivanja delova je važan: 1. Indikatorska cevčica; 2. crevo za uzorkovanje; 3. Gas-Tester.

Mora se voditi računa da se ovo crevo ne prelomi kako se ne bi blokirao protok vazduha.

Crevo mora biti postavljeno na mesto uzorkovanja pre početka fumigacije.

Crevo za uzorkovanje gasa se ne sme postaviti u blizini fumiganta koji stvara fosfin.

ČIŠĆENJE I ODRŽAVANJE

U zavisnosti od učestalosti upotrebe, periodično čišćenje i provera ispravnosti se preporučuje. Rastaviti Gas-Tester i isprati sve delove u vodi koja sadrži blagi deterdžent. Osušiti delove na temperaturi do 50° C i sastaviti.

Periodično proveriti da nije došlo do naknadnog oštećenja usisne lopte, gumice ventila i izolatora.

Pažljivo i sa razumevanjem pročitati i postupati u skladu sa uputstvom za upotrebu.
